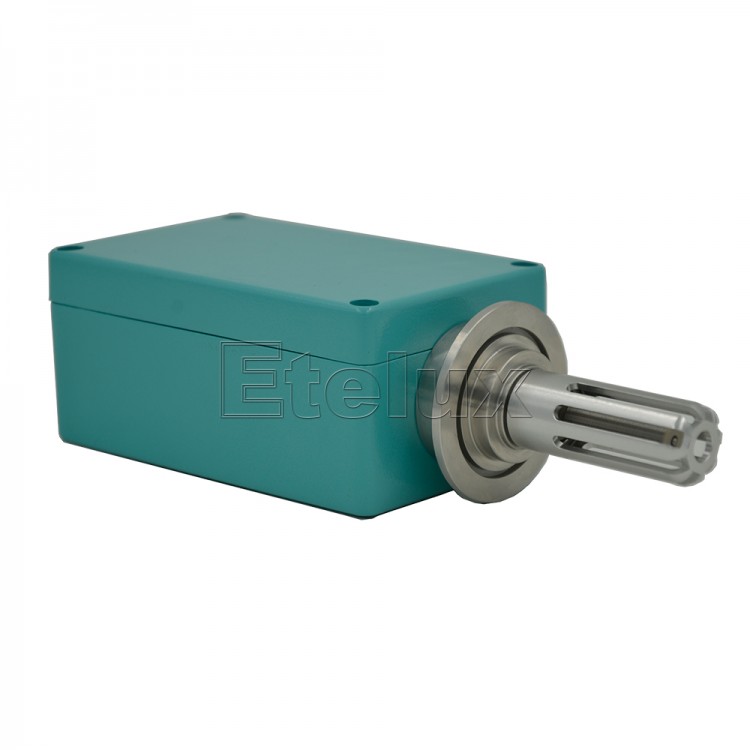

水分析仪DEW-TR-S500


概要 Trace PPM Moisture Transmitter 分析仪用来控制手套箱系统内水含量。量程为0-500ppm ,在0-50ppm是线性的,超过50ppm是一个估测的值。 探头是“双螺旋”铂金丝绕在特制的绝缘材料上。探头表面涂有完全脱水的磷酸化合物P₂O₅(五氧化二磷)。气体中的水分子穿过磷酸膜电解出H+ 和 OH— 生成H2 和 O2 而产生电流。因此,水分子到达探头表面产生的电流取决于气体中水分子的含量。原始信号经过温度补偿和放大。

价格:面议

构成

Trace PPM Moisture Transmitter由探头和特制的电路构成,接口为NW40法兰密封。探头由保护罩防止物理损伤。信号连接口为真空密封接口。电路安装在NW40法兰后的密封壳体内。

分析仪的电路工作电压为24VDC。按水的含量输出4-20MA或者0到10VDC。并有一个加热开关控制探头的温度。

电路和探头元件都已由制造商用标准气体校准过;没有需要客户调节维护的元件。(注意:如有特殊要求,我方可以考虑提供校准方法,允许经过培训的技术人员重新校准探头在100ppm以下区间的精度。)

安装

水探头由NW40 法兰真空密封接口固定。通常接在NW40T型接口上。这样保证了探头可以直接测到气流,而不会在死角。探头测量时需要一个较低的流量。

在箱体没有被充分的用惰性气体清洗前,请不要将探头的接头插上。

分析仪的操作通过PLC触摸屏或者别的二次显示仪表显示。

维护再生

日常的维护包括清洗 和再生。

拆装和维护水探头需要如下部件。

软的,吸水的,无纤维的布

少量的磷酸清洗溶液

防护用具 包括手套和护目镜

注意:

维护水探头前,应该将分析关闭,拆掉取下来。
